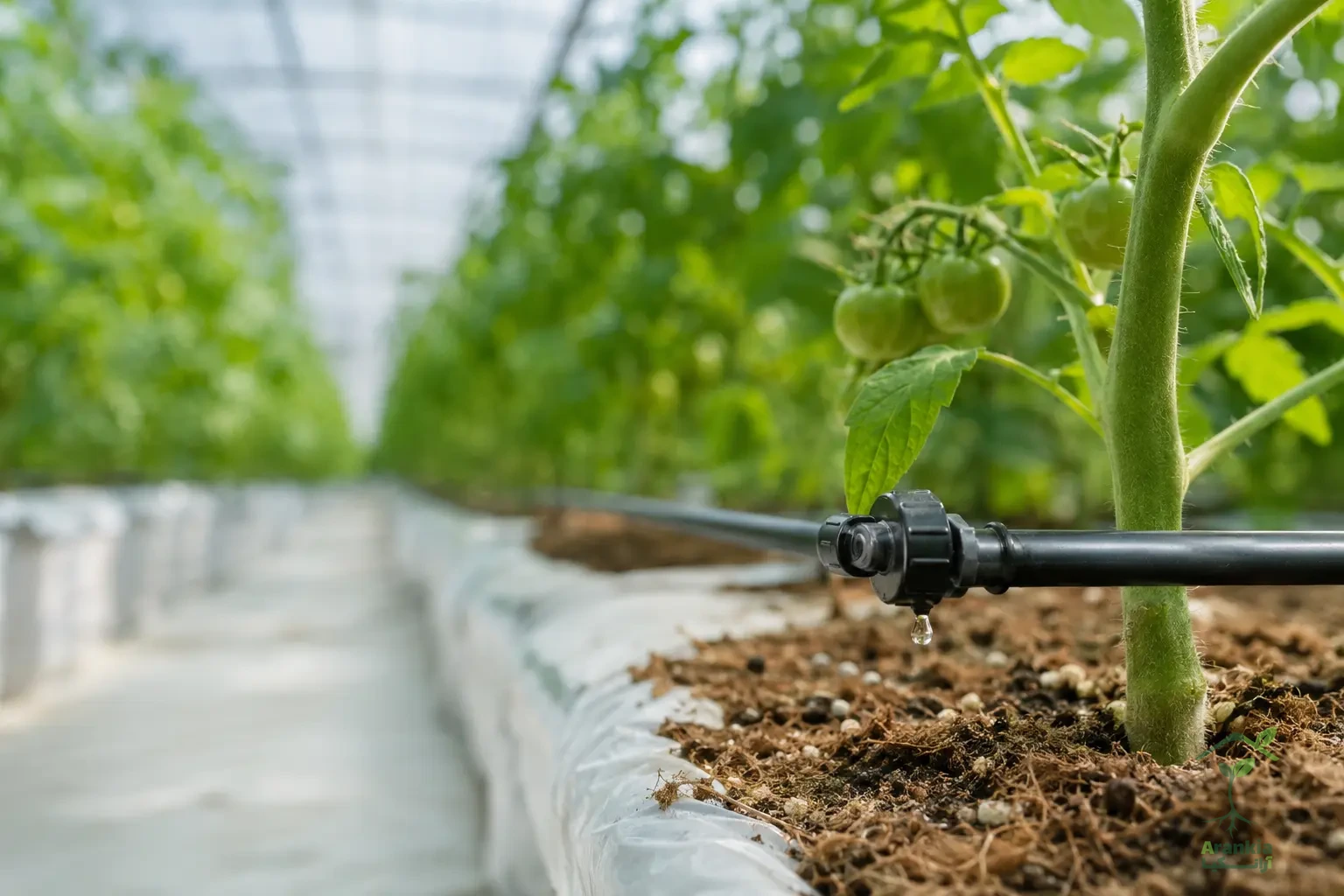

قطره چکان یکی از مهمترین اجزای سیستم آبیاری قطرهای است که آب را با دبی مشخص و کنترلشده در نزدیکی ریشه گیاه تخلیه میکند. انتخاب درست این قطعه، فقط به عدد دبی محدود نیست؛ فشار کاری، یکنواختی خروجی، شیب زمین، طول خطوط، کیفیت آب و نیاز به قابلیت ضدچکه نیز مستقیماً بر عملکرد سیستم اثر میگذارند.
در این راهنما، ساختمان داخلی قطرهچکان، تفاوت مدلهای معمولی، خودتنظیم و ضدچکه، کاربرد قطرهچکانهای آنلاین و اینلاین و معیارهای انتخاب برای گلخانه، کشت هیدروپونیک و باغ را بهصورت کاربردی بررسی میکنیم.
قطره چکان چیست و چگونه کار میکند؟
آب در لوله فرعی آبیاری دارای فشار است. قطرهچکان با عبور دادن آب از مسیرهای باریک و پرپیچوخم، بخشی از این فشار را کاهش میدهد و آب را با دبی کم و قابلکنترل خارج میکند. در مدلهای پیشرفتهتر، یک دیافراگم انعطافپذیر نیز تغییرات فشار را جبران میکند تا خروجی قطرهچکان در محدوده فشار کاری اعلامشده توسط سازنده، تا حد امکان ثابت بماند.
تخلیه آرام آب باعث میشود رطوبت بهتدریج در بستر یا خاک پخش شود، رواناب و تبخیر سطحی کاهش یابد و آب دقیقتر در اختیار ریشه قرار گیرد. البته رسیدن به این مزایا به طراحی صحیح شبکه، فیلتراسیون مناسب، شستوشوی دورهای خطوط و انتخاب قطرهچکان متناسب با کشت وابسته است.

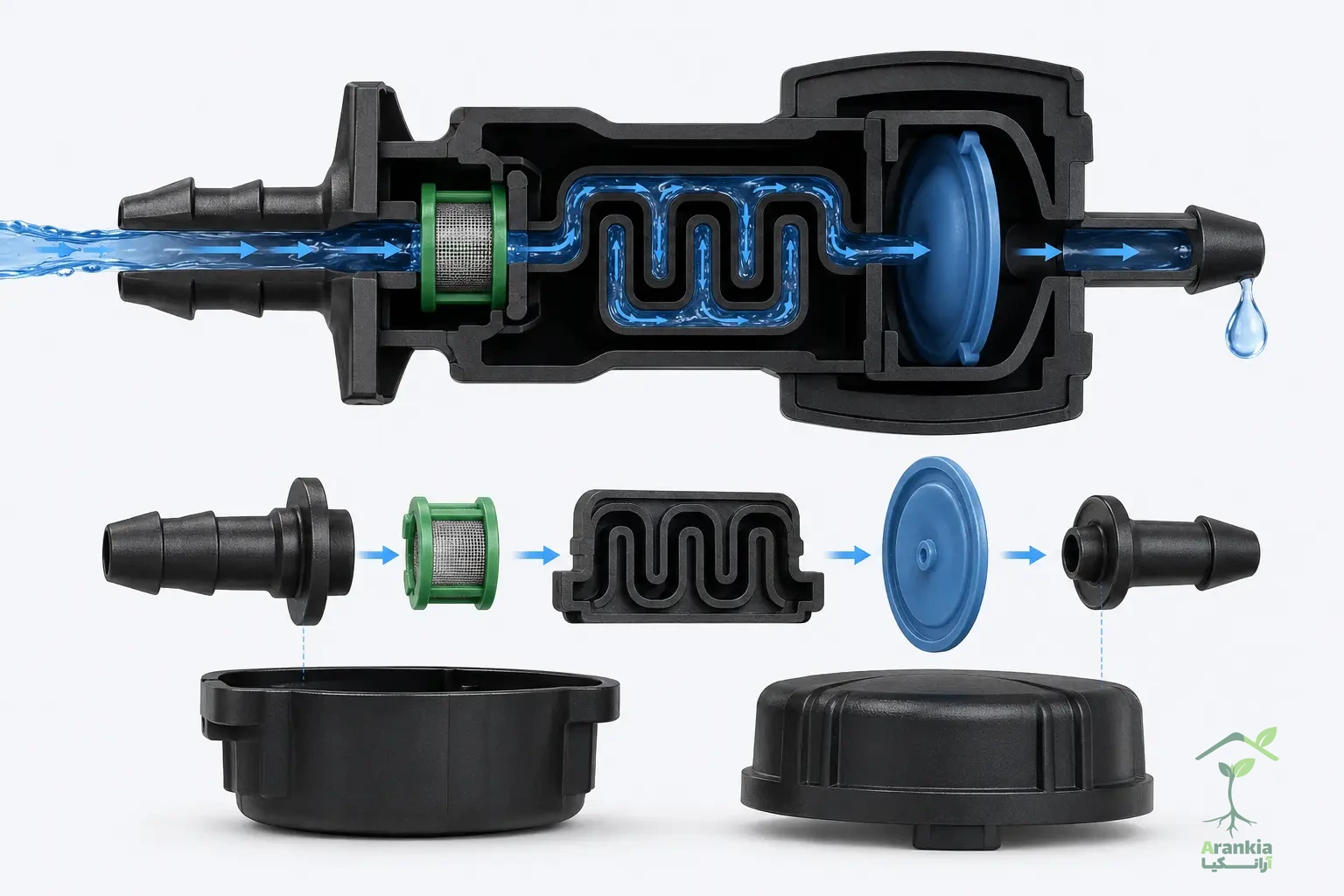

اجزای اصلی قطره چکان
۱. بدنه یا پوسته (Body / Housing)
بدنه، اجزای داخلی را در خود جای میدهد و معمولاً از پلیاتیلن یا مواد پلیمری مقاوم در برابر تابش فرابنفش ساخته میشود. کیفیت مواد اولیه و اتصال درست دو نیمه بدنه در دوام قطرهچکان، آببندی و مقاومت آن در شرایط مزرعه مؤثر است.
۲. ورودی (Inlet)
ورودی، محل ورود آب از لوله آبیاری به قطرهچکان است. در مدلهای نصب روی خط، قسمت ورودی معمولاً به شکل خار یا دندانه طراحی میشود تا پس از سوراخکردن لوله، اتصال مطمئنی ایجاد کند. برخی مدلها در ورودی خود سطح فیلتراسیون کوچکی دارند، اما این بخش جای فیلتر اصلی سیستم آبیاری را نمیگیرد.
۳. مسیر جریان یا هزارتو (Flow Path / Labyrinth)
آب با عبور از مسیر باریک و پرپیچوخم داخلی دچار افت فشار میشود. طراحی هزارتو میتواند جریان را آشفته کند و به کاهش رسوبگذاری کمک کند؛ بااینحال هیچ قطرهچکانی کاملاً مصون از گرفتگی نیست و کیفیت فیلتراسیون و نگهداری شبکه همچنان اهمیت اساسی دارد.
۴. دیافراگم (Diaphragm)
در قطرهچکانهای خودتنظیم، دیافراگم انعطافپذیر—معمولاً از مواد الاستومری مانند سیلیکون—در واکنش به فشار آب تغییر شکل میدهد و سطح مؤثر عبور آب را تنظیم میکند. نتیجه، حفظ دبی نسبتاً یکنواخت در بازه فشار کاری مشخصشده برای همان محصول است.
۵. خروجی (Outlet / Orifice)
خروجی، محل تخلیه آب یا اتصال لوله ماکارونی و مقسمهایی مانند دوراهی و چهارراهی است. خروجیها ممکن است ساده، دندانهدار یا شیاردار باشند. قطر بیرونی خروجی باید با قطر داخلی لوله ماکارونی هماهنگ باشد؛ لولههای ۵ و ۶ میلیمتری از گزینههای رایجاند، اما انتخاب نهایی باید براساس ابعاد واقعی اتصال انجام شود.
انواع قطره چکان از نظر تنظیم فشار
| نوع قطرهچکان | نحوه عملکرد | مزیت اصلی | محدودیت یا نکته مهم | کاربرد متداول |
|---|---|---|---|---|
| معمولی | کاهش فشار فقط با مسیر هزارتویی | قیمت اقتصادی | دبی با تغییر فشار تغییر میکند | خطوط کوتاه و زمین نسبتاً هموار |
| خودتنظیم PC | هزارتو بههمراه دیافراگم تنظیم فشار | یکنواختی بیشتر دبی | نیازمند رعایت بازه فشار کاری محصول | گلخانه، خطوط بلند و زمین شیبدار |
| خودتنظیم ضدچکه PCND | تنظیم فشار و بستهشدن خروجی زیر فشار مشخص | کاهش تخلیه خطوط و مناسب آبیاری پالسی | فشار باز و بستهشدن در هر مدل متفاوت است | هیدروپونیک، گلخانه و آبیاریهای کوتاه و پرتکرار |
قطره چکان معمولی (Normal Dripper)
در قطرهچکان معمولی، مکانیزم جبران فشار وجود ندارد. بنابراین هرچه فشار در طول خط تغییر کند، دبی خروجی نیز تغییر خواهد کرد. در یک خط بلند یا زمین شیبدار، معمولاً قطرهچکانهای نزدیک ابتدای خط و نقاط پرفشار آب بیشتری نسبت به نقاط کمفشار تخلیه میکنند. این مدلها اقتصادیاند، اما برای کشتهایی که یکنواختی آب و کود اهمیت زیادی دارد، همیشه بهترین انتخاب نیستند.
قطره چکان خودتنظیم یا PC (Pressure Compensating)
در قطرهچکان PC، آب پس از عبور از مسیر هزارتویی به بخش دیافراگم میرسد. دیافراگم متناسب با فشار تغییر شکل میدهد و مسیر عبور آب را تنظیم میکند. به همین دلیل، دبی در محدوده فشار کاری محصول نسبتاً ثابت باقی میماند. این ویژگی برای خطوط طولانی، زمینهای دارای اختلاف ارتفاع و گلخانههایی که یکنواختی توزیع آب و محلول غذایی در آنها حیاتی است، بسیار ارزشمند است.
نکته فنی: عبارت «خودتنظیم» به معنی ثابتماندن دبی در هر فشاری نیست. هر قطرهچکان PC یک حداقل و حداکثر فشار کاری دارد؛ پایینتر یا بالاتر از این محدوده، عملکرد آن ممکن است از مشخصات اعلامی خارج شود. عدد دقیق را باید در دیتاشیت همان مدل بررسی کرد.
قطره چکان خودتنظیم ضدچکه یا PCND
مدل PCND علاوه بر جبران فشار، مکانیزم ضدتخلیه نیز دارد. وقتی پمپ خاموش میشود و فشار شبکه به کمتر از فشار بستهشدن محصول میرسد، دیافراگم خروجی را میبندد و بخش بیشتری از آب در خطوط باقی میماند. در نتیجه، پس از راهاندازی مجدد سیستم، زمان پرشدن خطوط کاهش پیدا میکند و آبیاری میتواند سریعتر و هماهنگتر آغاز شود.
این قابلیت در آبیاری پالسی، کشت هیدروپونیک و خطوطی که اختلاف ارتفاع دارند اهمیت بیشتری پیدا میکند. علامت ضدچکه ممکن است در برندهای مختلف با حروف ND (No-Drain)، NL (No-Leakage) یا DS (Drain Stop) نمایش داده شود. بااینحال، فشار بازشدن و بستهشدن را باید از مشخصات فنی محصول خواند و صرف وجود این حروف را معادل عملکرد یکسان همه مدلها ندانست.
انواع قطره چکان از نظر محل نصب
قطره چکان آنلاین یا نصب روی خط (Online)
این قطرهچکان پس از سوراخکردن لوله پلیاتیلن روی آن نصب میشود. فاصله قطرهچکانها را میتوان متناسب با فاصله بوتهها تعیین کرد و در صورت تغییر آرایش کشت، انعطاف بیشتری وجود دارد. قطرهچکانهای آنلاین در گلخانهها، گلدانها، کیسههای کشت و بسیاری از باغها کاربرد فراوانی دارند.
قطره چکان اینلاین یا داخل خط (Inline)
در مدل اینلاین، قطرهچکان درون لوله یا قطرهای قرار گرفته است. برخی انواع در کارخانه با فواصل مشخص داخل لوله تعبیه میشوند و برخی مدلهای اتصالدار میان دو قطعه لوله قرار میگیرند. انتخاب میان آنلاین و اینلاین به نوع کشت، فاصله گیاهان، روش اجرا، ضخامت لوله و امکان جابهجایی شبکه بستگی دارد؛ بنابراین نمیتوان یکی را برای همه پروژهها برتر دانست.
قطره چکان دبی ثابت یا دبی متغیر؟
قطرهچکانهای دبی ثابت معمولاً بهصورت پرسی و با خروجی اسمی مشخص مانند ۱، ۲، ۴ یا ۸ لیتر بر ساعت عرضه میشوند. در مدلهای PC، این دبی در بازه فشار کاری محصول با یکنواختی بیشتری حفظ میشود. این گروه برای گلخانه و کشتهایی که برنامه دقیق آبیاری و کوددهی دارند مناسبتر است.
قطرهچکانهای دبی متغیر اغلب دارای پیچ تنظیماند و کاربر با باز یا بستهکردن آن، مقدار آب را تغییر میدهد. این انعطاف برای بعضی درختان و باغهای کوچک مفید است، اما تنظیم دستی تعداد زیادی قطرهچکان دشوار است و احتمال ناهمگونی دبی را افزایش میدهد. به همین دلیل در شبکههای حرفهای و بزرگ، معمولاً مدلهای دبی ثابت و طراحیشده براساس محاسبات هیدرولیکی ترجیح داده میشوند.
مهمترین عوامل در انتخاب و خرید قطره چکان
- دبی اسمی: دبی باید با نیاز آبی گیاه، نوع بستر، مدت و دفعات آبیاری و تعداد قطرهچکان برای هر بوته یا درخت هماهنگ باشد.
- بازه فشار کاری: فشار واقعی در ابتدا و انتهای خطوط را با محدوده اعلامشده در دیتاشیت مقایسه کنید. وجود رگلاتور فشار در بسیاری از شبکهها ضروری است.
- یکنواختی دبی: در گلخانه، کودآبیاری، خطوط بلند و زمین شیبدار، قطرهچکان PC معمولاً انتخاب مطمئنتری است.
- قابلیت ضدچکه: برای آبیاری پالسی و سیستمهایی که باید همزمان شروع و متوقف شوند، مدل PCND مزیت دارد.
- کیفیت آب و نیاز فیلتراسیون: اندازه مسیر عبور آب، سطح فیلتراسیون داخلی و توصیه سازنده درباره مش یا میکرون فیلتر را بررسی کنید.
- نوع خروجی: اگر قرار است لوله ماکارونی، پیک آبیاری یا مقسم نصب شود، قطر و شکل خروجی باید با اتصال سازگار باشد.
- مقاومت در برابر UV و مواد شیمیایی: در گلخانه و فضای باز، بدنه باید در برابر نور و کودهای رایج مقاوم باشد.
- ضریب تغییرات ساخت (CV): هرچه CV کمتر باشد، اختلاف دبی میان قطرهچکانهای تولیدشده کمتر است. برای مقایسه حرفهای محصولات، این شاخص و استاندارد آزمون اهمیت دارد.
- قابلیت شستوشو و نگهداری: طراحی سیستم باید امکان شستوشوی انتهای خطوط و سرویس فیلترها را فراهم کند.
چه دبی قطره چکانی مناسب است؟
| نوع کشت | انتخاب اولیه رایج | دلیل | نکته طراحی |
|---|---|---|---|
| گلخانه هیدروپونیک و کیسه کشت | اغلب ۱ تا ۲ لیتر بر ساعت، نوع PC یا PCND | خیسشدن تدریجی بستر و کنترل بهتر پالسهای آبیاری | نوع بستر، حجم کیسه، زهکش و تعداد پیکها تعیینکنندهاند |
| کشت خاکی گلخانهای | دبی پایین تا متوسط، معمولاً PC | یکنواختی آب و کود بین بوتهها | بافت خاک و فاصله بوتهها بررسی شود |
| نهال و درخت جوان | دبی متوسط یا چند خروجی کمدبی | توزیع بهتر رطوبت در اطراف ریشه | با رشد تاج و ریشه، آرایش قطرهچکان بازنگری شود |
| درختان بزرگ باغ | ۴، ۸ لیتر بر ساعت یا چند قطرهچکان؛ گاهی دبیهای بالاتر | پوشش حجم بزرگتر خاک | از ایجاد رواناب در خاکهای سنگین جلوگیری شود |
مقادیر جدول فقط نقطه شروعاند. برای مثال، در بسیاری از کشتهای هیدروپونیک قطرهچکان ۱ تا ۲ لیتر بر ساعت انتخاب مناسبی است، زیرا بستر را آرامتر خیس میکند و کنترل زهآب را سادهتر میسازد؛ اما تعداد پالسها، نوع بستر (کوکوپیت، پرلیت، پشم سنگ و غیره)، حجم ریشه و شرایط اقلیمی میتوانند انتخاب را تغییر دهند.
در باغ نیز دبی بیشتر همیشه به معنی آبیاری بهتر نیست. اگر سرعت خروج آب از نرخ نفوذ خاک بیشتر باشد، آب روی سطح جمع میشود یا بهصورت رواناب از ناحیه ریشه دور خواهد شد. در بسیاری از موارد، استفاده از چند قطرهچکان کمدبی پیرامون درخت توزیع رطوبت مناسبتری نسبت به یک خروجی پُردبی ایجاد میکند.
قاعده کاربردی: ابتدا نیاز آبی و زمان آبیاری را محاسبه کنید، سپس دبی و تعداد قطرهچکان را انتخاب کنید. خرید صرفاً براساس «بیشترین دبی» یا «کمترین قیمت» میتواند یکنواختی کل شبکه را کاهش دهد.
چگونه از گرفتگی قطره چکان جلوگیری کنیم؟
گرفتگی میتواند منشأ فیزیکی، شیمیایی یا زیستی داشته باشد. شن و رس، رسوبات کربناتی و آهن، جلبک و لایههای زیستی از عوامل رایجاند. برای کاهش خطر گرفتگی:
- فیلتر را براساس کیفیت آب و توصیه سازنده قطرهچکان انتخاب کنید.
- فشار قبل و بعد از فیلتر را کنترل و فیلتر را در زمان مناسب تمیز کنید.
- انتهای خطوط فرعی را طبق برنامه باز کنید تا رسوبات انباشته خارج شوند.
- کودهای کاملاً محلول و سازگار را بهکار ببرید و از اختلاط مواد ناسازگار خودداری کنید.
- برای اسیدشویی یا کلرزنی، ابتدا کیفیت آب و جنس تجهیزات را ارزیابی کنید و دستورالعمل ایمن متخصص را اجرا کنید.
- دبی چند قطرهچکان در ابتدا، میانه و انتهای خطوط را دورهای اندازه بگیرید تا کاهش عملکرد زود تشخیص داده شود.
روش ساده آزمایش دبی قطره چکان در مزرعه
- چند قطرهچکان را از ابتدا، میانه و انتهای خط انتخاب کنید.
- آب هر قطرهچکان را برای مدت مشخص، مثلاً ۱۵ دقیقه، در ظرف جداگانه جمع کنید.
- حجم آب را اندازه بگیرید و برای تبدیل به لیتر بر ساعت، مقدار ۱۵ دقیقه را در چهار ضرب کنید.
- اختلاف خروجیها را مقایسه کنید. اختلاف محسوس میتواند نشانه گرفتگی، افت فشار، طراحی نامناسب یا خرابی قطرهچکان باشد.
سؤالات متداول درباره قطره چکان
برای گلخانه قطره چکان PC بهتر است یا معمولی؟
در اغلب گلخانههای حرفهای، بهویژه هنگام کودآبیاری یا وجود خطوط نسبتاً بلند، مدل PC به دلیل یکنواختی بیشتر دبی انتخاب مناسبتری است. مدل دقیق باید با فشار شبکه و نیاز کشت هماهنگ شود.
تفاوت قطره چکان PC و PCND چیست؟
هر دو میتوانند فشار را در محدوده مشخص جبران کنند؛ PCND علاوه بر آن، زیر فشار بستهشدن تعریفشده خروجی را میبندد تا تخلیه آب خطوط کاهش یابد.
آیا قطره چکان خودش جای فیلتر را میگیرد؟
خیر. حتی اگر قطرهچکان ورودی مشبک یا سازوکار خودشوینده داشته باشد، سیستم همچنان به فیلتراسیون متناسب با کیفیت آب و توصیه سازنده نیاز دارد.
چرا دبی قطره چکانهای ابتدای و انتهای خط متفاوت است؟
افت فشار در طول لوله، شیب زمین، طول بیش از حد خط، قطر نامناسب لوله یا گرفتگی از علتهای رایجاند. استفاده از طراحی هیدرولیکی صحیح و قطرهچکان PC میتواند اختلاف را کاهش دهد.
قطره چکان ۲ لیتر برای هیدروپونیک مناسب است؟
در بسیاری از کیسههای کشت، دبی ۱ تا ۲ لیتر بر ساعت رایج است؛ اما انتخاب نهایی به نوع و حجم بستر، تعداد پیک برای هر بوته، برنامه پالس آبیاری و درصد زهآب وابسته است.
هر چند وقت یک بار باید قطره چکانها بررسی شوند؟
یک فاصله ثابت برای همه سیستمها وجود ندارد. در دوره بهرهبرداری، فشار و دبی نقاط نمونه و وضعیت فیلتر باید بهصورت منظم کنترل شود؛ آبهای پُررسوب یا برنامه کوددهی سنگین به پایش نزدیکتری نیاز دارند.
جمعبندی
برای انتخاب قطرهچکان مناسب، ابتدا نوع کشت، نیاز آبی، کیفیت آب، شیب زمین، طول خطوط و فشار واقعی شبکه را مشخص کنید. مدل معمولی برای شرایط ساده و خطوط کوتاه اقتصادی است؛ مدل PC یکنواختی بیشتری فراهم میکند و مدل PCND برای آبیاری پالسی و جلوگیری از تخلیه خطوط مزیت دارد. در گلخانه و هیدروپونیک، دبی پایین و یکنواخت معمولاً مهمتر از دبی بالا است؛ در باغ نیز بهتر است خروج آب با توان نفوذ خاک و گستره ریشه هماهنگ شود.
برای مشاهده تجهیزات و دریافت راهنمایی درباره انتخاب اجزای سیستم آبیاری، میتوانید از فروشگاه کشاورزی آرانکیا دیدن کنید.
